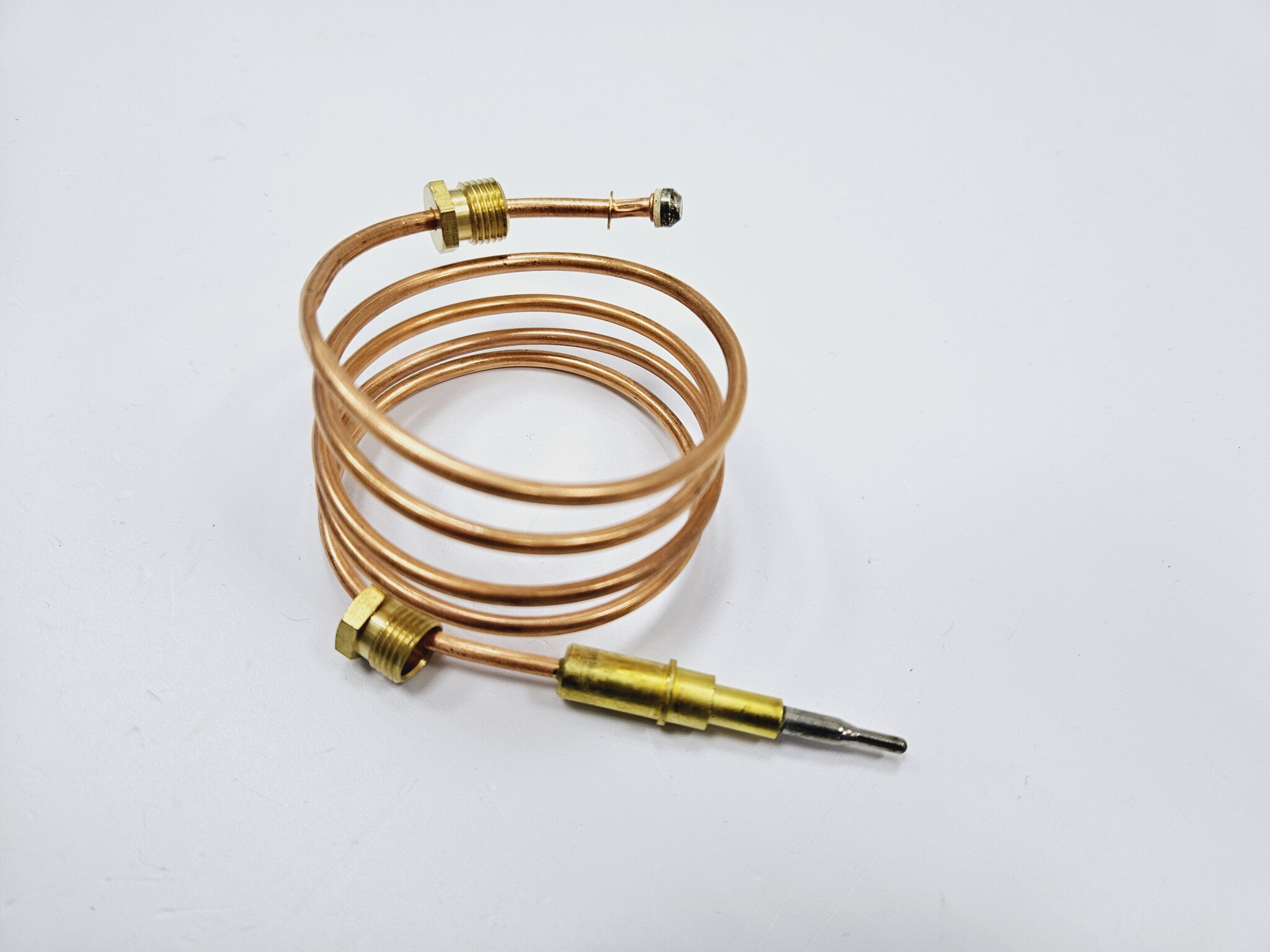

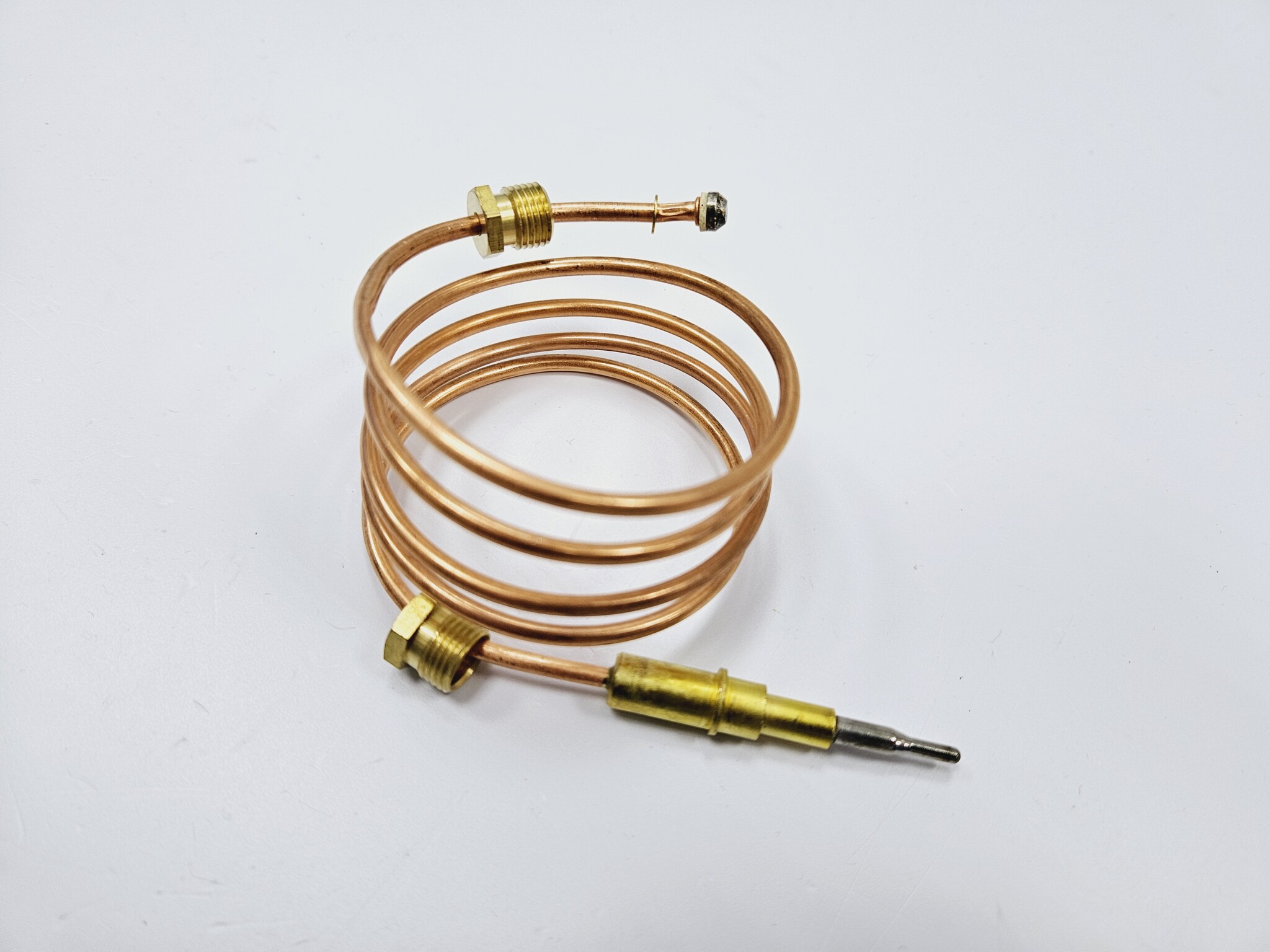

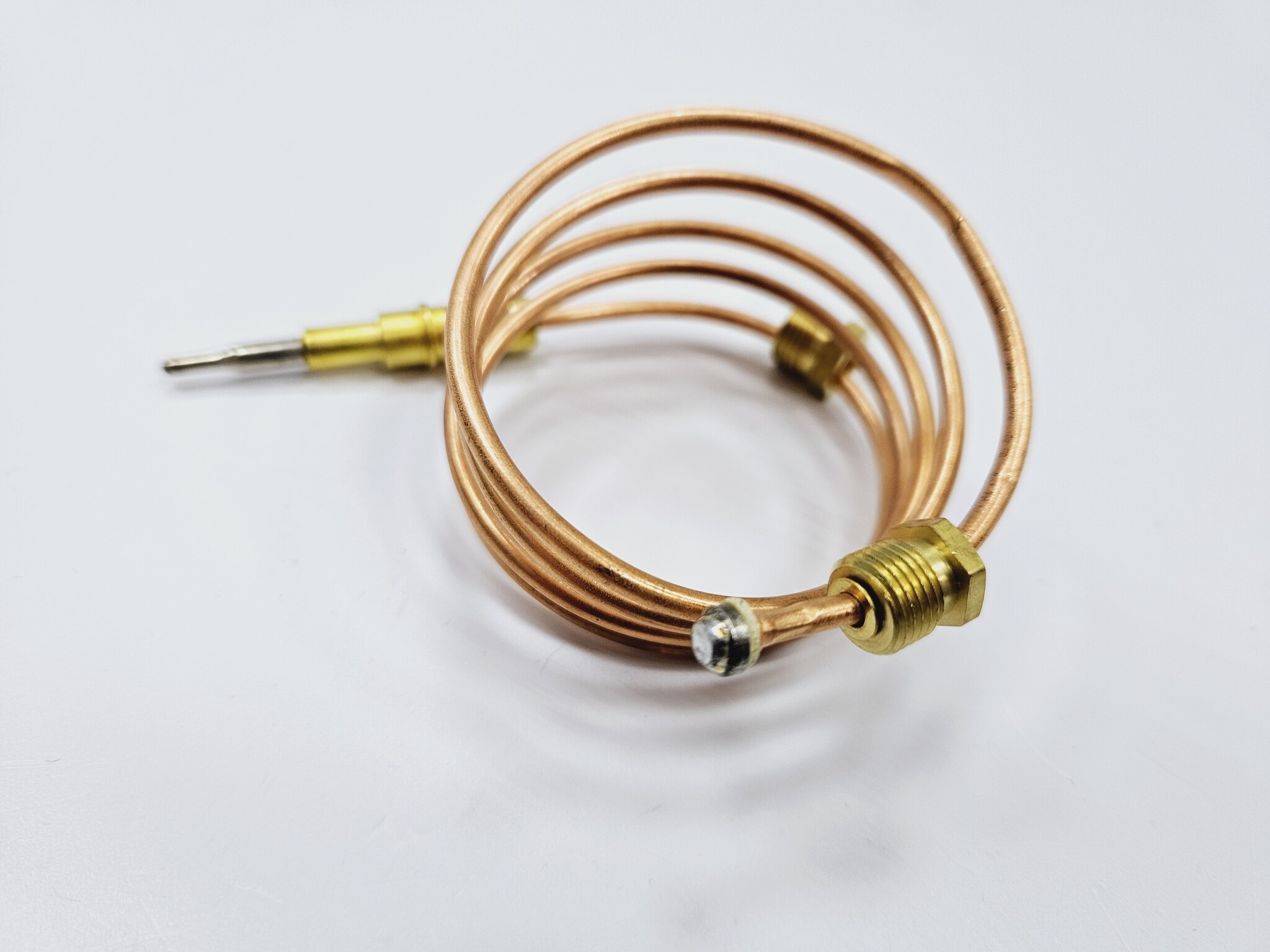

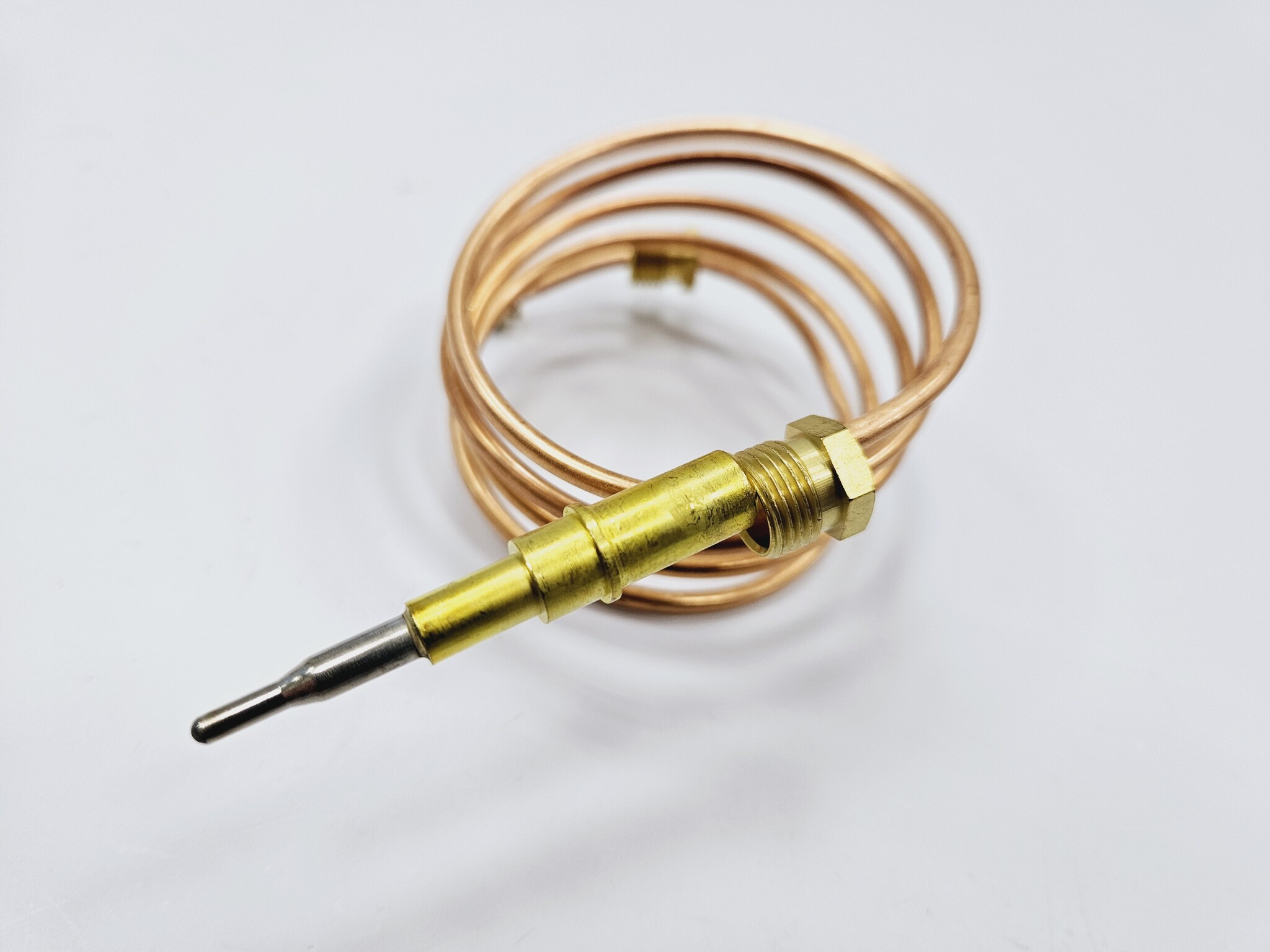

Термопара "Honeywell" М11 (гайка М10, L900мм)

Термопара (термогенератор, термоэлектрический датчик) – это контрольно-измерительный модуль, вырабатывающий при нагреве слабое напряжение, которого достаточно для удержания электромагнитного клапана подачи газа в открытом положении. По-сути, термопара нужна исключительно в целях безопасности в качестве датчика наличия пламени: как только по каким-либо причинам в топочной камере котла прекратится горение, термопара не сможет удерживать клапан подачи газа в открытом состоянии, подача топлива прекратится, утечка газа в помещение будет предотвращена. Помимо газовых котлов, термоэлектрический датчик используется в бытовых газовых плитах, печах, водонагревателях. Поэтому при выборе необходимо выбирать термопару именно для газовых котлов, а точнее для конкретной модели котлоагрегата или автоматики.

Устройство термоэлектрического датчика пламени Термопара – это элемент безопасности газового котла, вырабатывающий напряжение при нагреве и поддерживающий клапан подачи топлива (газа) в открытом состоянии, пока горит запальник. Изображенный на фото датчик действует автономно, без подключения внешнего источника электропитания. Сфера применения термопар – газоиспользующие энергонезависимые установки: печи, кухонные домашние плиты, водонагреватели и котлы. Поясним принцип работы термопары для котла, основанный на эффекте Зеебека. Если спаять или сварить концы 2 проводников из разных металлов, то при нагреве этой точки в цепи вырабатывается электродвижущая сила (ЭДС). Разница потенциалов зависит от температуры спая и материала проводников, обычно лежит в пределах 20…50 милливольт (на бытовой технике). Датчик состоит из следующих деталей (устройство показано ниже на схеме): термоэлектрод с «горячим» спаем из двух разнородных сплавов, прикрученный гайкой к монтажной пластине рядом с пилотной горелкой котла; удлинитель – проводник, заключенный внутрь медной трубки, одновременно играющей роль минусового контакта; плюсовая клемма с диэлектрической шайбой, вставляемая в гнездо автоматического газового клапана и фиксируемая гайкой; существуют разновидности термопар, подсоединяемые к автоматике с помощью обычных винтовых клемм. В данной модели нагреваемый электрод крепится к пластине котла без гайки — вставляется в специальный паз Примечание. Медная трубка нужна для защиты плюсового проводника от внешних наводок, создаваемых домовой сетью 220 В и другими электроприборами. Вспомните: минимальная величина напряжения термопары составляет всего 20 мВ. Для изготовления электродов, вырабатывающих ЭДС, используются специальные металлические сплавы. Самые распространенные термические пары: хромель – алюмель (тип K по европейской классификации, обозначение – ТХА); хромель – копель (тип L, аббревиатура – ТХК); хромель – константан (тип E, обозначается ТХКн). Принцип действия термической пары из двух различных сплавов Справка. Алюмель – это сплав никеля с алюминием, марганцем и кремнием. Состав хромеля – 90% никеля, 10% хрома. Копель тоже включает никель, соединенный с медью и кремнием.
