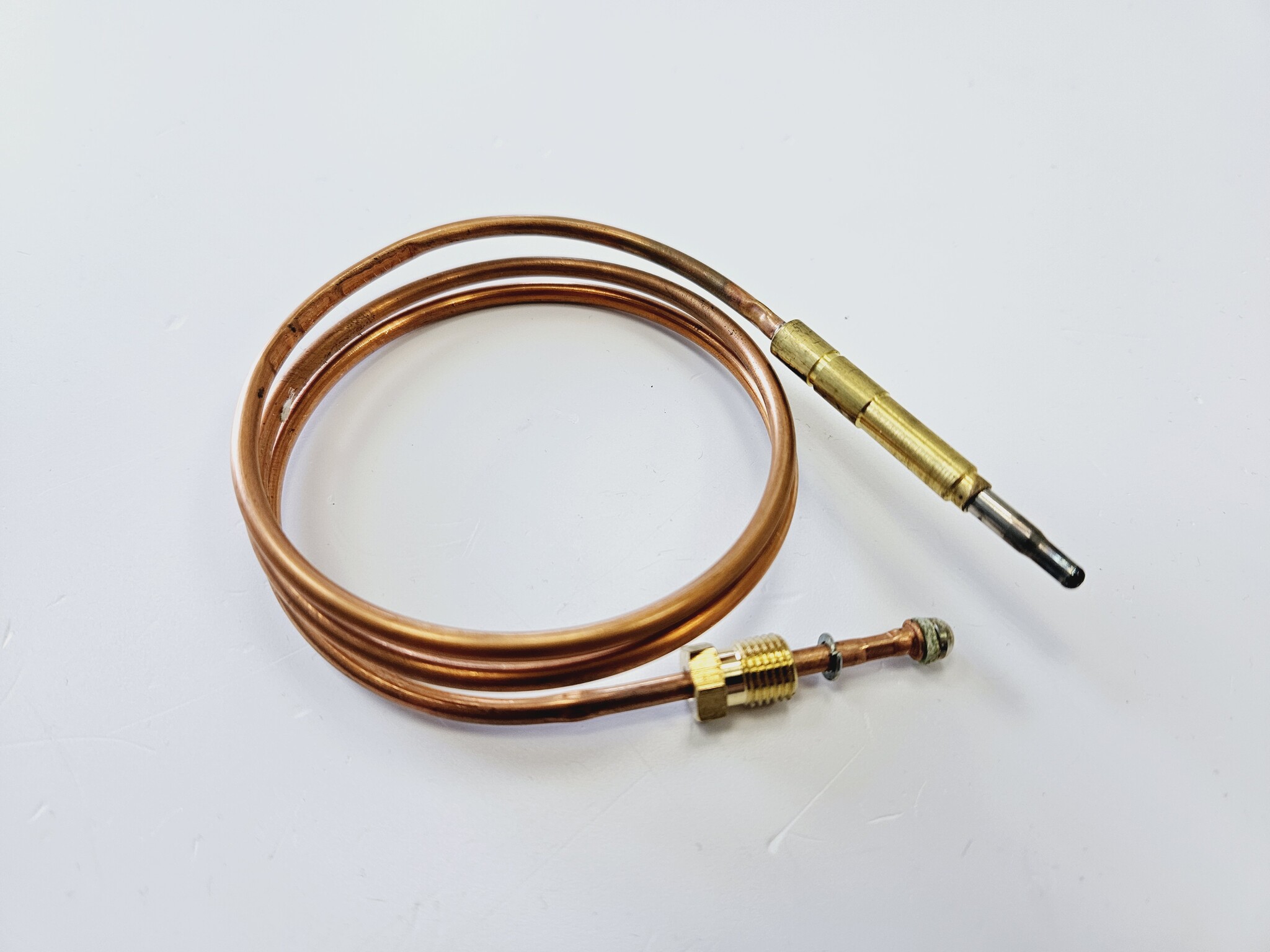

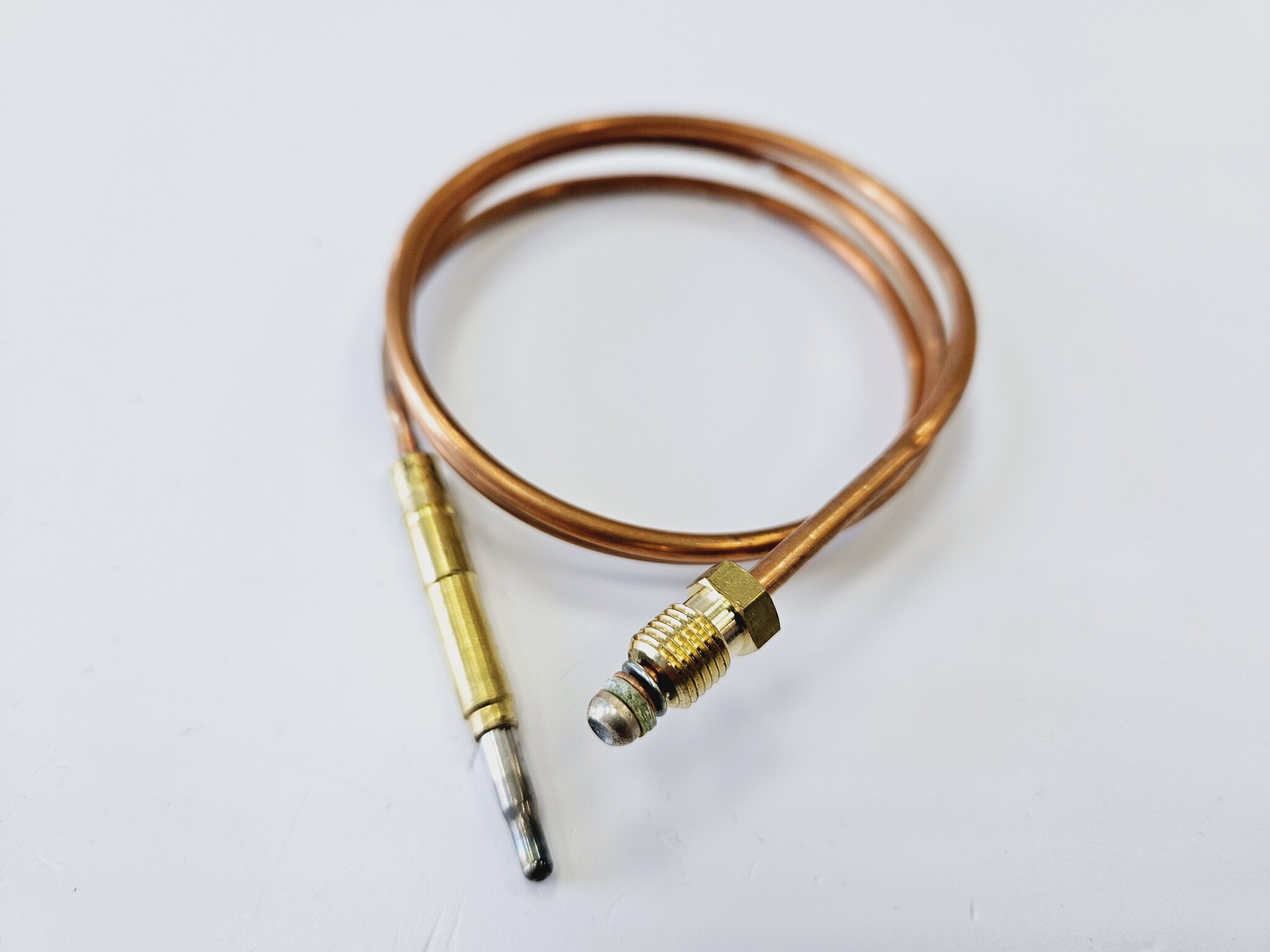

Термопара "SIT" (оголовок А1, гайка М9, L750мм) (арт. 0.200.011)

Термоэлектрические датчики – термопары – применяются сугубо в газовых котлах и водогрейных колонках, оснащенных энергонезависимой автоматикой безопасности. Задача элемента – отслеживать наличие пламени горелки, непрерывно подавая напряжение на электромагнитный клапан газового блока.

Устройство термоэлектрического датчика пламени

Термопара – это элемент безопасности газового котла, вырабатывающий напряжение при нагреве и поддерживающий клапан подачи топлива (газа) в открытом состоянии, пока горит запальник. Изображенный на фото датчик действует автономно, без подключения внешнего источника электропитания. Сфера применения термопар – газоиспользующие энергонезависимые установки: печи, кухонные домашние плиты, водонагреватели и котлы.

Поясним принцип работы термопары для котла, основанный на эффекте Зеебека. Если спаять или сварить концы 2 проводников из разных металлов, то при нагреве этой точки в цепи вырабатывается электродвижущая сила (ЭДС). Разница потенциалов зависит от температуры спая и материала проводников, обычно лежит в пределах 20…50 милливольт (на бытовой технике).

Датчик состоит из следующих деталей (устройство показано ниже на схеме):

• термоэлектрод с «горячим» спаем из двух разнородных сплавов, прикрученный гайкой к монтажной пластине рядом с пилотной горелкой котла;
• удлинитель – проводник, заключенный внутрь медной трубки, одновременно играющей роль минусового контакта;
• плюсовая клемма с диэлектрической шайбой, вставляемая в гнездо автоматического газового клапана и фиксируемая гайкой;
• существуют разновидности термопар, подсоединяемые к автоматике с помощью обычных винтовых клемм.

В данной модели нагреваемый электрод крепится к пластине котла без гайки — вставляется в специальный паз

Примечание. Медная трубка нужна для защиты плюсового проводника от внешних наводок, создаваемых домовой сетью 220 В и другими электроприборами. Вспомните: минимальная величина напряжения термопары составляет всего 20 мВ.

Для изготовления электродов, вырабатывающих ЭДС, используются специальные металлические сплавы. Самые распространенные термические пары:

• хромель – алюмель (тип K по европейской классификации, обозначение – ТХА);
• хромель – копель (тип L, аббревиатура – ТХК);
• хромель – константан (тип E, обозначается ТХКн).

Принцип действия термической пары из двух различных сплавов

Справка. Алюмель – это сплав никеля с алюминием, марганцем и кремнием. Состав хромеля – 90% никеля, 10% хрома. Копель тоже включает никель, соединенный с медью и кремнием.
