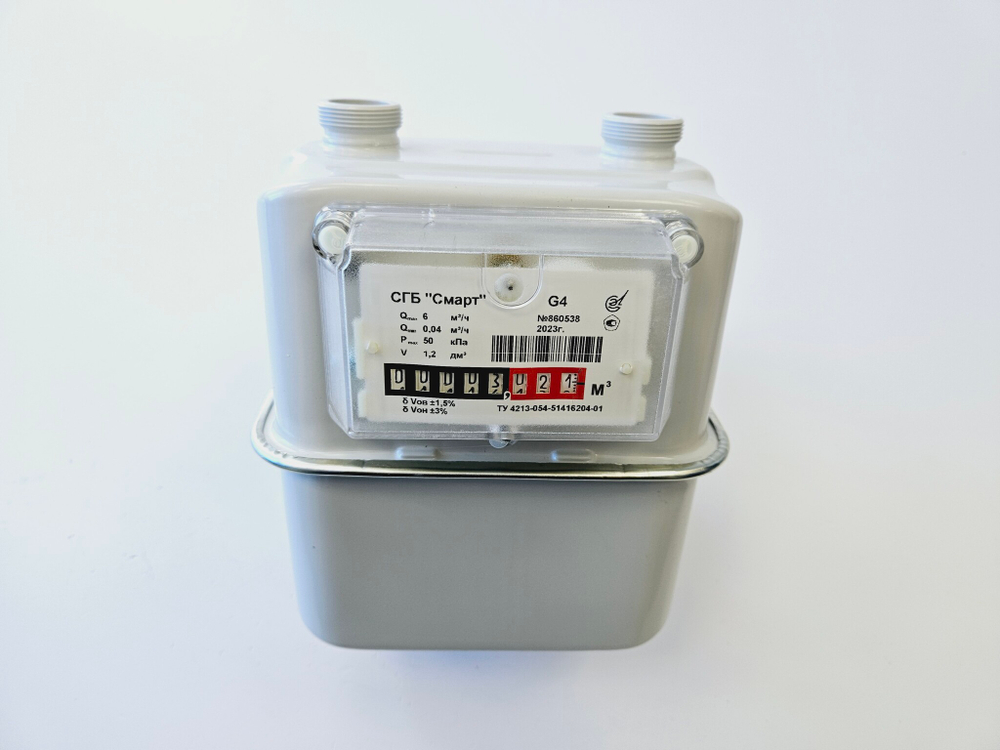

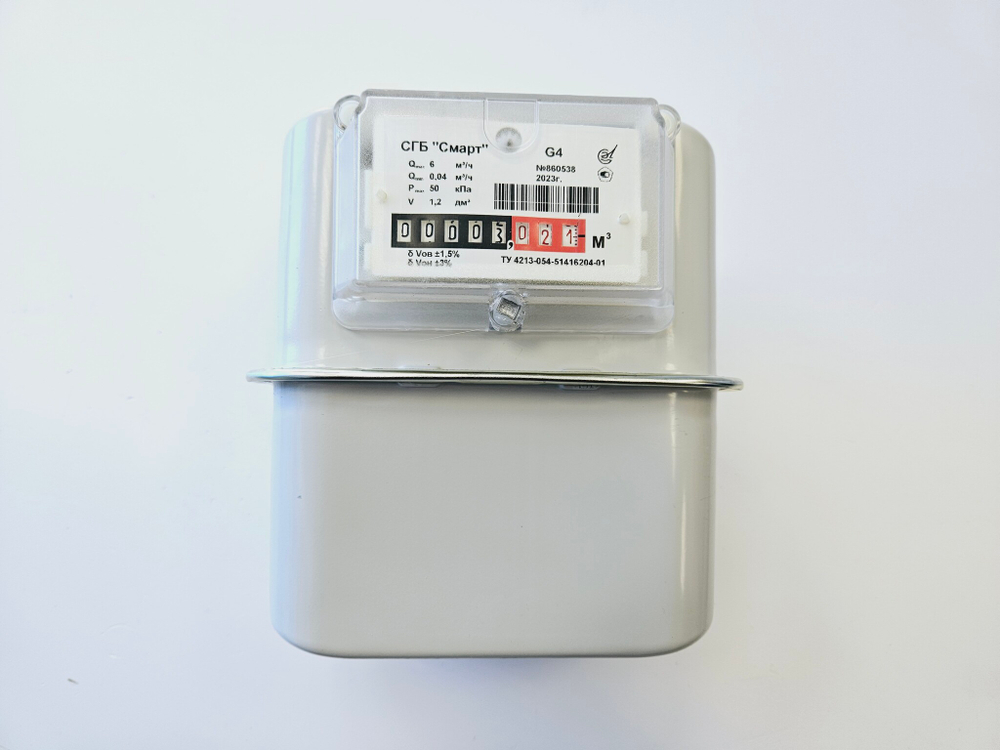

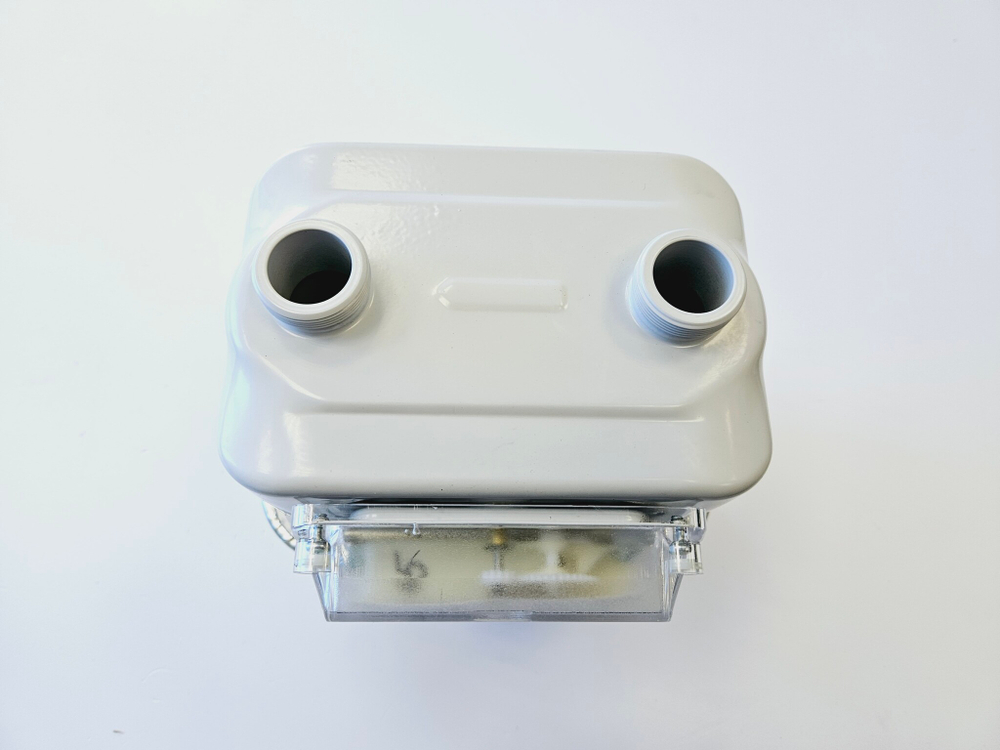

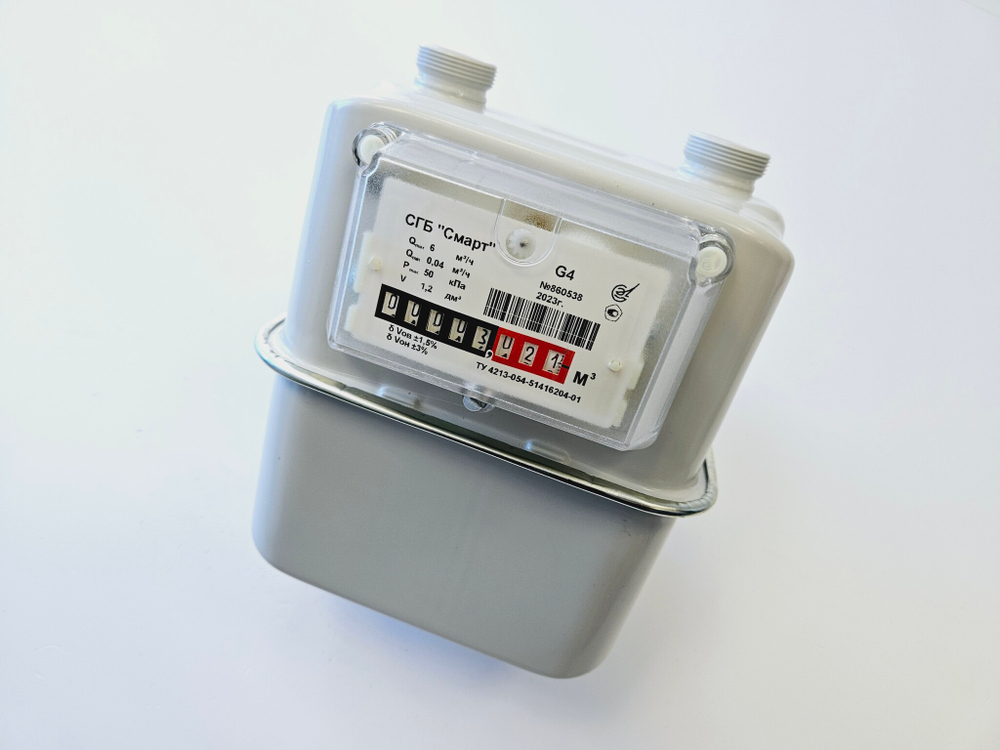

Счѐтчики предназначены для измерения объёма газа и коммерческого учёта его. Вид климатического исполнения счѐтчиков УХЛ, категория размещения 2.1 по ГОСТ 15150–69. Счѐтчики предназначены для эксплуатации при температуре окружающей среды от минус 40 до плюс 60 ºС. Устройство и работа Под действием избыточного давления газ через входной штуцер заполняет пространство под верхней крышкой счѐтчика и через распределительный механизм поступает в измерительные меха. На разделительной мембране возникает перепад давления, под действием которого мембрана перемещается. Одна из полостей, разделѐнных мембраной, заполняется газом, при этом из другой полости газ вытесняется через распределительный механизм в выходной штуцер. Перемещение мембраны с помощью кривошипно-шатунного механизма преобразуется в возвратно поступательное движение шибера распределительного механизма и вращательное движение отсчѐтного устройства, фиксирующего количество вытесненных измерительных объѐмов. Конструкция счѐтчика предусматривает возможность ремонта всех узлов в специальных организациях или на предприятии-изготовителе.
