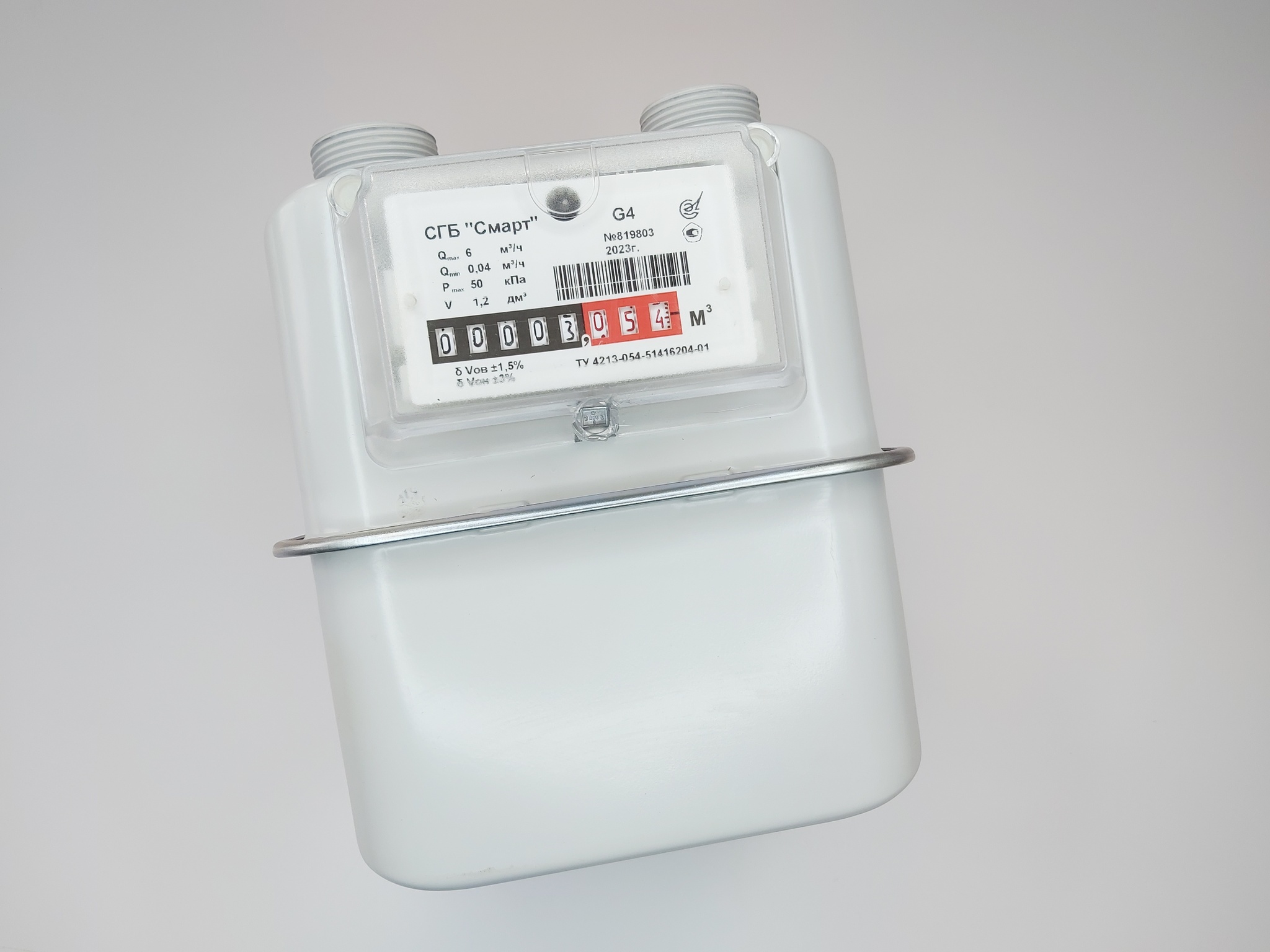

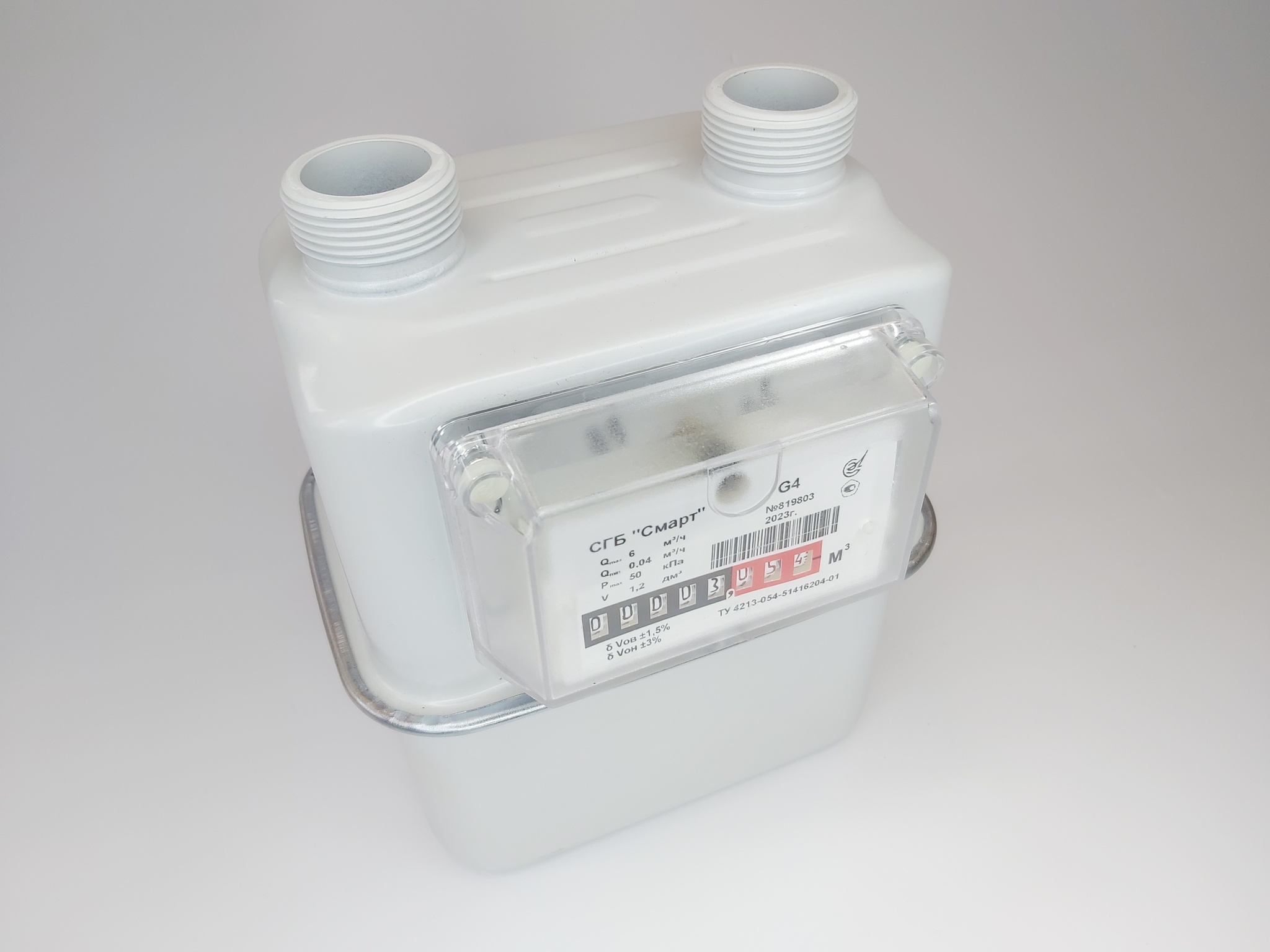

Счетчик газа бытовой СГБ G4 СМАРТ (левый, G1 1/4)

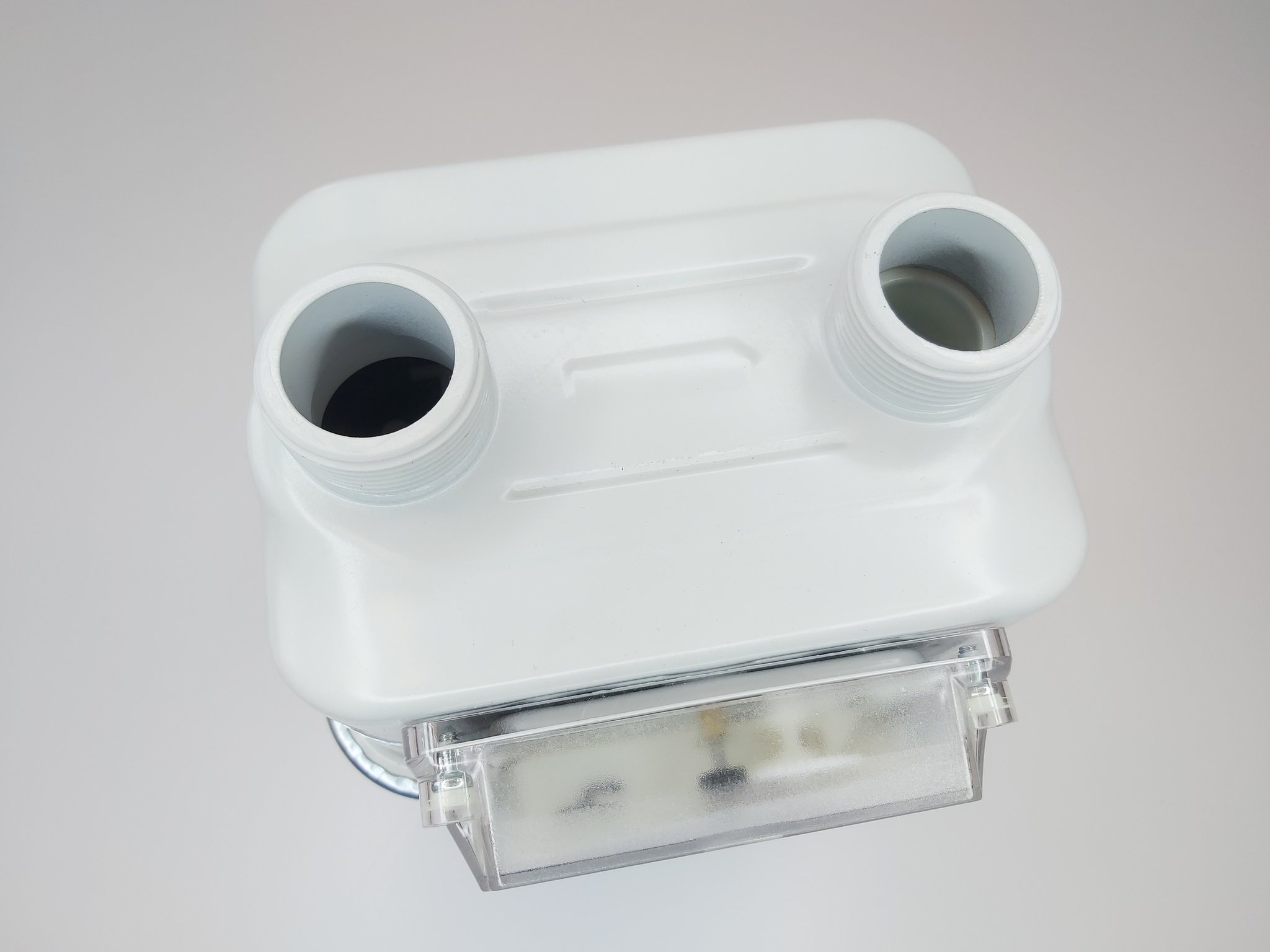

Счѐтчики предназначены для измерения объёма газа и коммерческого учёта его. Вид климатического исполнения счѐтчиков УХЛ, категория размещения 2.1 по ГОСТ 15150–69. Счѐтчики предназначены для эксплуатации при температуре окружающей среды от минус 40 до плюс 60 ºС. Счѐтчики имеют два типоразмера, каждый типоразмер несколько исполнений: а) в зависимости от расположения входного штуцера – левый, правый; б) в зависимости от резьбы штуцеров - М30х2, G1 и т.д.. Пример записи обозначения при заказе: - Счетчик СГБ G4 СМАРТ (левый, резьба G1 1/4) ТУ 4213-054-51416204-01 (вертикальное расположение штуцеров, входной штуцер расположен слева, штуцера имеют резьбу G1 1/4); - Счетчик СГБ G4 СМАРТ (правый, резьба G1 1/4) ТУ 4213-054-51416204-01 (вертикальное расположение штуцеров, входной штуцер расположен справа, штуцера имеют резьбу G1 1/4). Устройство и работа Под действием избыточного давления газ через входной штуцер заполняет пространство под верхней крышкой счѐтчика и через распределительный механизм поступает в измерительные меха. На разделительной мембране возникает перепад давления, под действием которого мембрана перемещается. Одна из полостей, разделѐнных мембраной, заполняется газом, при этом из другой полости газ вытесняется через распределительный механизм в выходной штуцер. Перемещение мембраны с помощью кривошипно-шатунного механизма преобразуется в возвратно поступательное движение шибера распределительного механизма и вращательное движение отсчѐтного устройства, фиксирующего количество вытесненных измерительных объѐмов. Конструкция счѐтчика предусматривает возможность ремонта всех узлов в специальных организациях или на предприятии-изготовителе.
